Protezione Termica/ Dispositivi per la Protezione Termica/ Protettori Motore

Il protettore è progettato con una struttura accessibile, dimensioni compatte, contatti a grande capacità e una lunga vita di servizio. La temperatura di ogni bimetallico è stata calibrata precisamente. La temperatura di intervento degli interruttori termici oscilla tra i 50℃ e i 170℃, con un incremento di 5℃. Ogni anno vengono prodotti da Changsheng circa 75 milioni di protettori termici della serie 17AM-D.

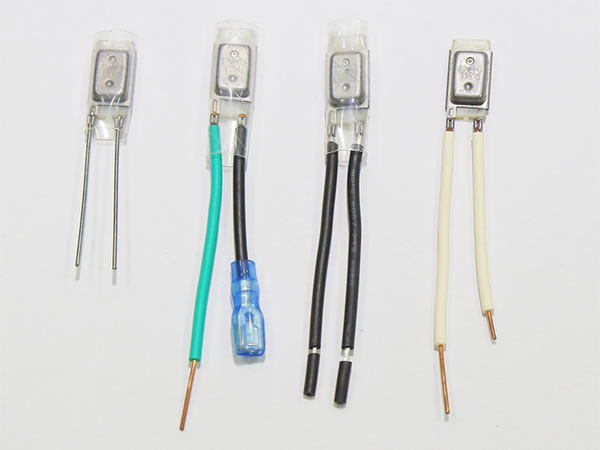

Classificandoli in base all’aspetto, i protettori termici delle serie 17AM-D sono disponibili in tipo A e in tipo B. Per il tipo A, i due terminali di piegatura sono sullo stesso lato, per il tipo B sono alle due estremità separate. Tutti i nostri protettori termici hanno passato le certificazioni UL, VDE, CE, KC, CB e CQC.

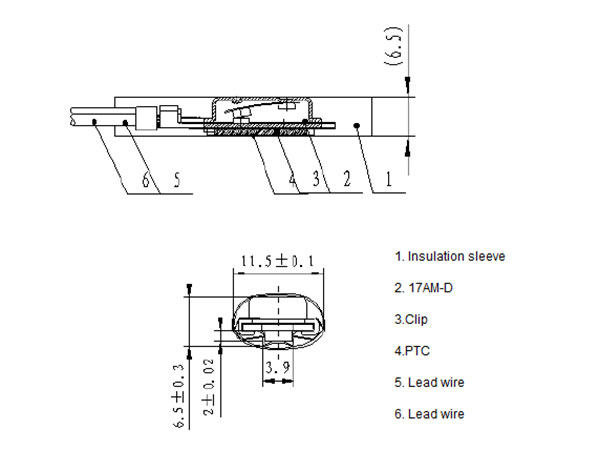

Un riscaldatore PTC è situato elettricamente attraverso i contatti dei 17AM-D, una volta attivato in una condizione di guasto, manterrà il suo stato aperto fino a che l’energia non sarà rimossa. Non ci sono bottoni di azzeramento, semplicemente rimozione dell’energia, il dispositivo si raffredderà è ripartirà da zero. Questo design intrinseco aggiunge una leva di sicurezza extra sui dispositivi di riavvio automatico e dà la precedenza al test di classificazione di agenzia, come un dispositivo di riavvio manuale. È una soluzione affidabile e conveniente per numerosi impieghi, come motori di aspirapolvere, motori a posizione remota, motori della pompa sommergibile, motori a potenza frazionaria, motori di frullatori e miscelatori, utensili elettrici e caricatori di batterie.

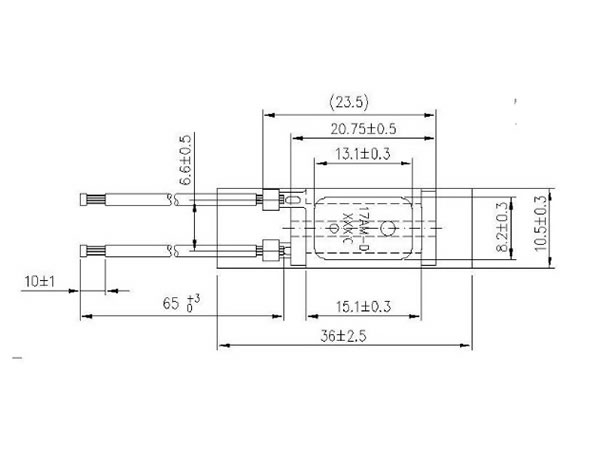

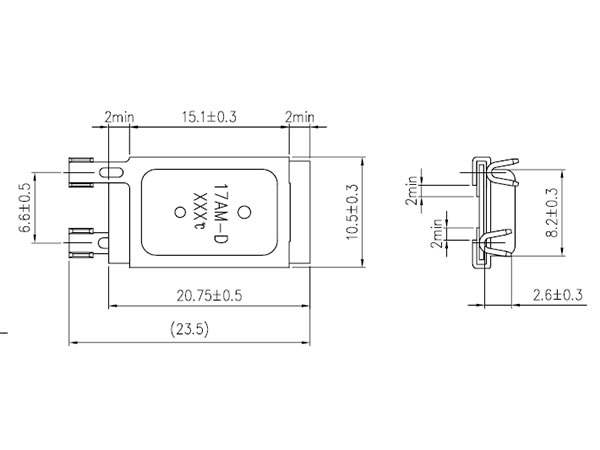

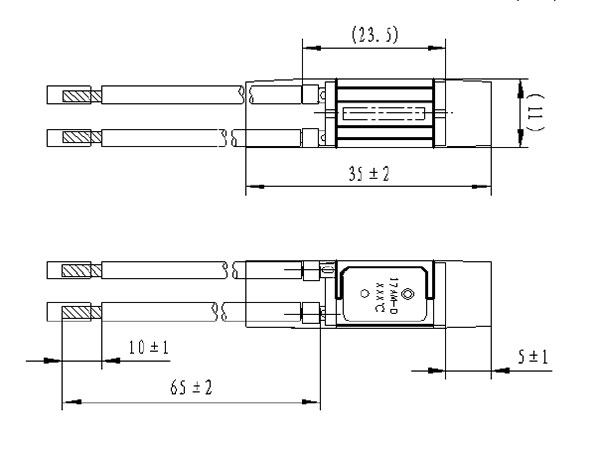

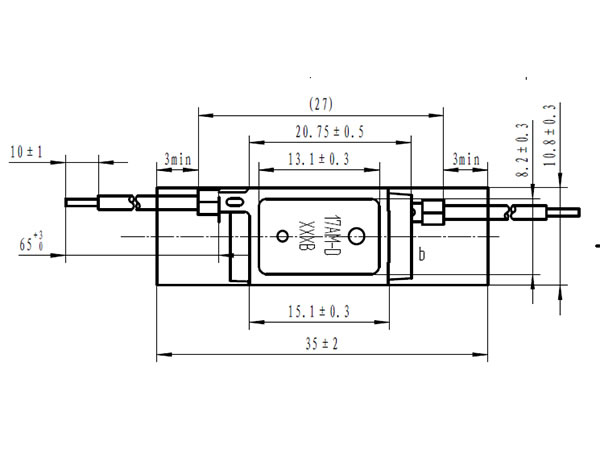

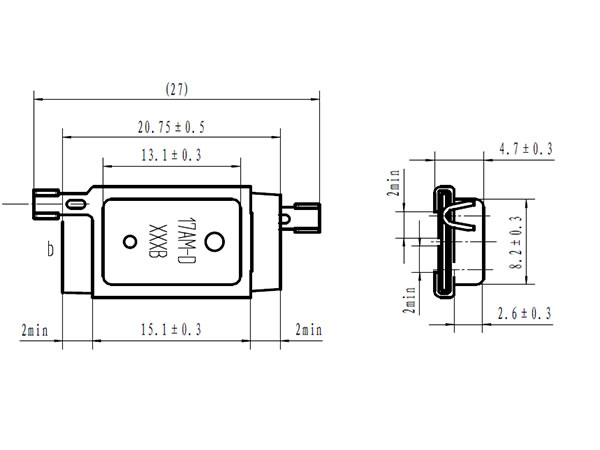

Disegni dei Protettori:

Caratteristiche principali
1. Massima capacità di contatto: 16A/125VAC (6000 vite di servizio); 8A/250VAC (6000 vite  di servizio); 24VDC/20A (10,000 vite di servizio)
2. La resistenza di contatto dei protettori termici non va oltre i 50mΩ (il valore della resistenza di contatto è inizialmente mostrato in milliohmmeter)
3. In condizioni normali, la resistenza di isolamento tra i cavi e la guaina isolante dovrebbe essere oltre i 100MΩ (testata con megger DC500V a temperatura ambiente)
4. In base alle richieste del cliente possiamo attrezzare l’interruttore termico con strisce bimetalliche di diverse resistività per raggiungere tempi di intervento differenti.
5. Cavo di piombo standard: UL3321, UL3398, UL1015, e 65mm, etc.; colore del cavo: bianco, nero, blu, marrone, giallo, etc.
6. Il fondo del’involucro di protezione è composto di lamiera zincata, quindi solitamente forniamo per il protettore la guaina isolante Mylar termoretraibile. La guaina standard è lunga  38mm. Inoltre, possiamo fornire diversi materiali per la guaina isolante, con lunghezze e spessori differenti a seconda delle richieste del cliente.
7. Prestazioni di tenuta: sommergere in acqua calda (>85 °C ma meno del punto di bollitura) per 5 secondi, non ci deve essere formazione di bolle continua.
8. Informazioni sul materiale: su vostra richiesta saranno forniti rapporti di conformità e di prova RoHS REACH.

Temperatura di aperture e di chiusura
