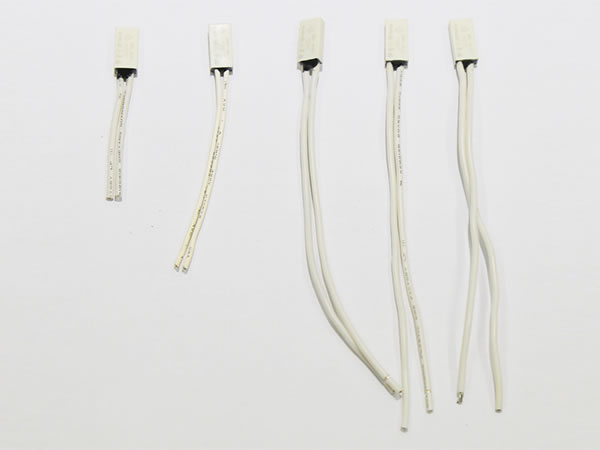

La serie BR-B2D di protettori elettrici è stata progettata principalmente per i sistemi di protezione elettrica monofase dei motori AC (50Hz, 220V) in caso di condizioni lavorative anormali tipo sovraccarico o stallo. Sono caratterizzati da un piccolo volume e una alta sensibilità. Oltre agli impieghi nei motori, i termostati bimetallici si trovano anche in batterie, nei motori di condizionatori e nei sistemi di riscaldamento automatico dei sedili, etc.

Diversamente dalla serie di protettori termici BR-A1D, che adotta involucri fatti con acciaio inossidabile, la serie BR-B2D utilizza una chiusura plastica isolante. Basandosi solo sul rilevamento della temperatura dei bimetallici e sull’effetto termico della corrente, viene stimolato un rapido cambiamento delle condizioni dei bimetallici, ne consegue la separazione dei due contatti e perciò, la chiusura del circuito.

In condizioni normali, per un interruttore termico, quando la temperatura si alza fino al punto massimo, i due contatti si separano e l’interruttore si apre. Al contrario, quando la temperatura scende all’intervallo consentito, i contatti si toccano e il circuito si chiude.

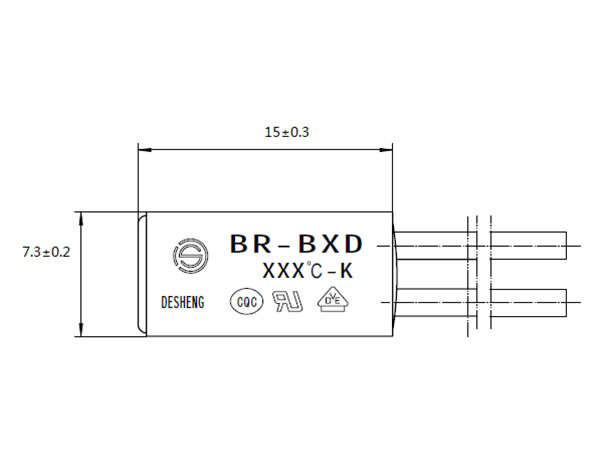

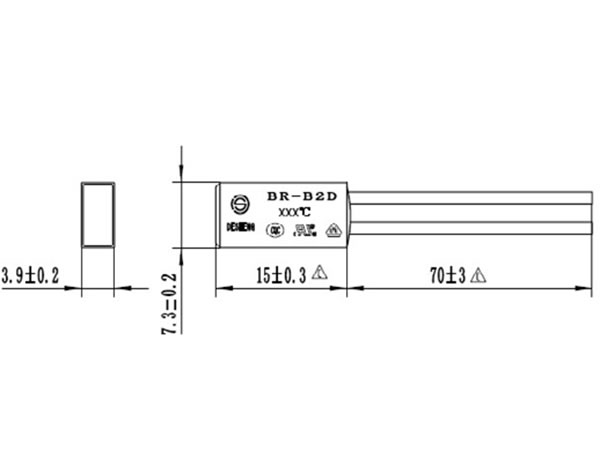

Disegni del Protettore:

Caratteristiche Principali
1. Il dispositivo di protezione termica adotta un involucro plastico isolante.
2. La capacità massima dei contatti : AC250V/8A (6000 vite di servizio); AC125V/12A (6000 vite di servizio)
3. Temperatura di apertura: 50-130℃, con aumento di 5℃; tolleranza della temperatura di apertura: ±5℃
4. Cavi standard: UL3266 #22, bianco, 70mm; la lunghezza dei cavi e la lunghezza di spelatura è personalizzabile; il cavo con singolo filamento di rame il cui diametro è 0.6 mm deve essere montato tramite inserimento.
5. Resistenza di contatto: 50 mΩ (a temperatura ambiente)

Temperatura di Apertura e di Chiusura:
