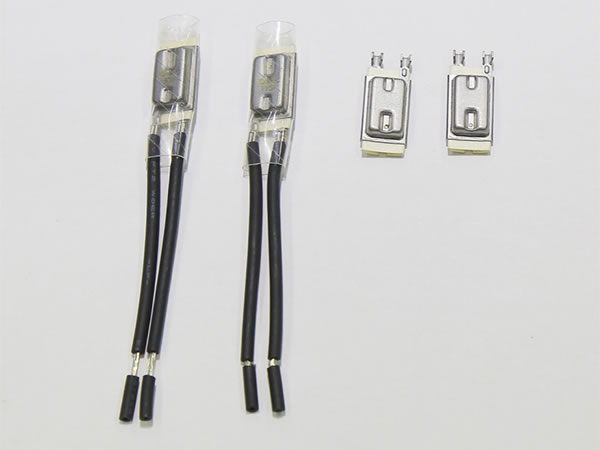

I protettori termici della serie 15AM-D sono in grado di rilevare sia la temperatura che la corrente. Il tratto più distintivo di questi dispositivi di protezione dei circuiti è che possono essere forniti di strisce bimetalliche di diverse resistività per raggiungere differenti tempi di apertura. Ciò ha trovato largo impiego nei sistemi di sovraccarico e nella protezione dell’alimentazione dei motori, negli alternatori elettronici, trasformatori, motori di auto, motori universali, circuiti integrati e altri apparecchi elettrici.

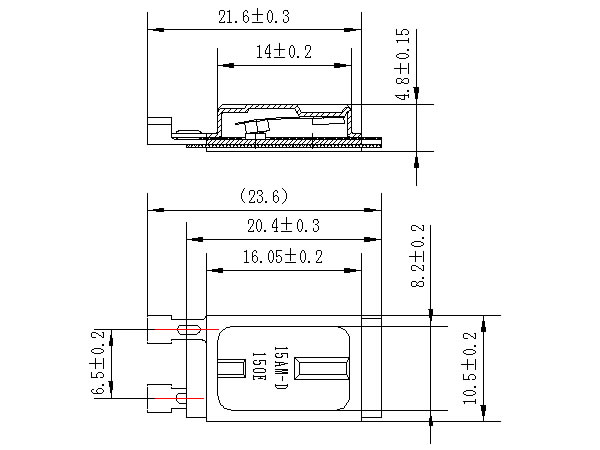

Disegni del Protettore

Cavi: AWG 22#-18# filo di rame stagnato; il modello, la lunghezza del cavo, e la lunghezza di spelatura sono personalizzabili;
Guscio: lamiera d’acciaio con trattamento di placcatura con Zinco e Nichel;
Guaina esterna del cavo: Guaina isolante di poliestere

Caratteristiche Principali
1. Capacità di contatto nominale, carico resistivo: 13A/250VAC; carico induttivo : 5A/250VAC, ψ=0.6-0.7
2. Vita di servizio in capacità di contatto nominale: 15,000 volte
3. Temperatura di apertura: 60～170℃, con incremento di 5℃; tolleranza della temperatura di apertura: ±5℃
4. Sceglieremo strisce bimetalliche con differente resistività per andare incontro ai tempi di apertura richiesti dal cliente
5. La resistenza alla trazione del cavo principale deve essere più di 50N; e; e la parte coinvolta non verrà allentata facilmente.
6. La resistenza di contatto dell’interruttore termico non deve  superare i 50mΩ.

Temperatura di Apertura e di Chiusura: SUPPORTO (protettori termici, serie 15AM-D)
