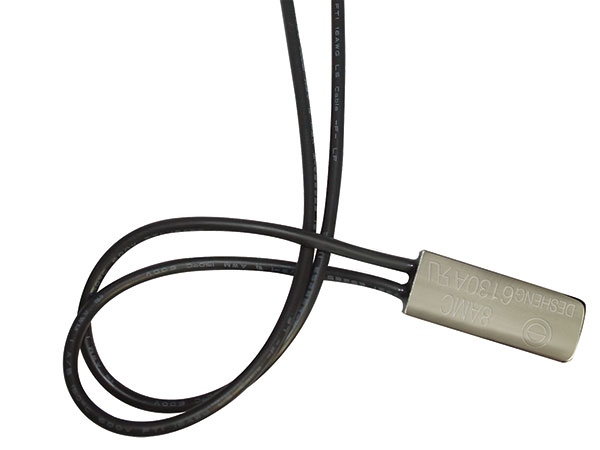

Termostati per Protettori Motore, Interruttori di Termostato per Trasformatori, Protettori di Circuito per Alternatori, Interruttori di Circuito per Motori di Automobili.

Le caratteristiche più importanti dei protettori termici della serie 8AMC sono il loro largo volume e la grande capacità di trasporto di energia. Sono usati principalmente per motori di avviamento di condensatori, motori di automobili, alternatori e trasformatori, etc. I protettori con il sistema di riscaldamento PTC vengono resettati manualmente.

Principio lavorativo
Questo dispositivo di protezione termica è progettato per rilevare sia la corrente che la temperatura. Il calore generato dalla rotazione del motore, combinato con l’effetto termico della corrente del bimetallico, contribuisce ad un aumento della temperatura che il bimetallico può rilevare sensibilmente. Poi i due contatti si separano e il circuito si apre. Quando la temperatura scende ai valori prestabiliti di riavvio, il bimetallico si rovescia e fa sì che il circuito si chiuda.

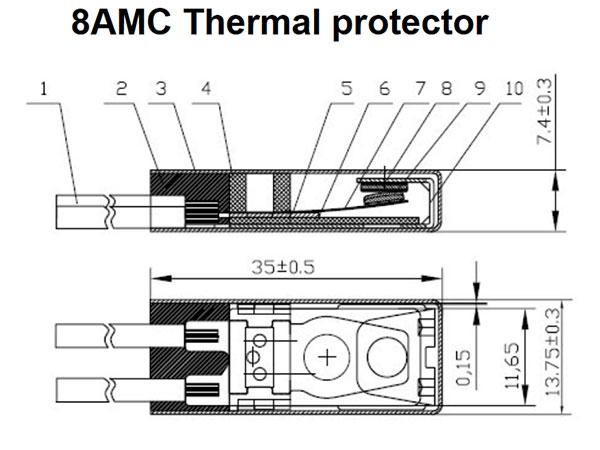

Disegni del Protettore:

1. Cavo principale 2.Colla di tenuta 3. Involucro di metallo 4.Base fissa 5.Striscia di conduzione 6. Piastra 7. Disco bimetallico 8. Contatto stazionario 9. Contatto mobile 10. Supporto

Caratteristiche
1. Capacità di contatto: 250VAC/25A; 125VAC/50A; 80A/24VDC
2. Tempo di intervento: su vostra richiesta
3. Resistenza di contatto: ≤100mΩ (misurata in ohmmeter a 25 °C)
4. Cavo di piombo: UL3321 AWG #18 or #16, nero; sono disponibili anche cavi personalizzati.
5. Forza di trazione del cavo di piombo: 50 N applicati da parte a parte per 1 minuto. No caduta o rottura.
6. Resistenza di isolamento: la resistenza tra il terminale e l’involucro di plastica è oltre 100 MΩ (misurati con 500 VDC a 25 °C)

Apertura nominale & Temperatura di Riarmo
