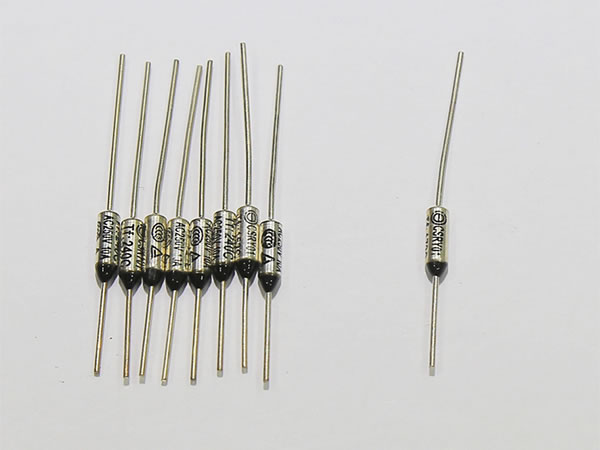

Il fusibile a reazione termica è un tipo di dispositivo di protezione dei circuiti che lavora per bloccare il circuito quando la temperatura arriva a un valore predeterminato. Il suo involucro è fatto da ottone placcato con argento, pertanto è necessaria la guaina isolante quando viene applicato ai vostri dispositivi elettrici. Il fusibile non è riavviabile e può essere utilizzato una sola volta. Solitamente si trova in molti apparecchi elettrici, come asciugacapelli, ferri da stiro elettrici, bollitori elettrici per il riso, stufe elettriche, trasformatori, motori, distributori d’acqua e macchine per il caffè, etc.
Caratteristiche principali
1. Gamma della temperatura di apertura nominale (Tf): 70-250℃; tolleranza: +0°C /-10°C;
2. Temperatura di chiusura (Th): Th=Tf-15℃;
3. Capacità nominale: AC250V 10A;
4. Resistenza elettrica: applicare una forza di 1500V AC per 1min tra i due cavi di piombo, non deve verificarsi arco elettrico o flashover;
5. Resistenza di isolamento: ≥ 5MΩ;
6. Resistenza di trazione del cavo di piombo: ≥50N
Modello | Temperatura di apertura nominale(Tf ℃) | Temperatura di chiusura (Th ℃) | Temperatura massima dell’ambiente (Tm ℃) | Certificato | Capacità massima |
CSRY0173℃ | 73 | 48 | 143 | CCC, TUV | 250Vac/10A |
CSRY0177℃ | 77 | 52 | 147 | CCC, TUV | 250Vac/10A |
CSRY0184℃ | 84 | 59 | 154 | CCC, TUV | 250Vac/10A |
CSRY0198℃ | 98 | 73 | 168 | CCC, TUV | 250Vac/10A |
CSRY01104℃ | 104 | 79 | 174 | CCC, TUV | 250Vac/10A |
CSRY01110℃ | 110 | 85 | 180 | CCC, TUV | 250Vac/10A |
CSRY01121℃ | 121 | 96 | 191 | CCC, TUV | 250Vac/10A |
CSRY01125℃ | 125 | 100 | 195 | CCC, TUV | 250Vac/10A |
CSRY01134℃ | 134 | 109 | 204 | CCC, TUV | 250Vac/10A |
CSRY01139℃ | 139 | 114 | 209 | CCC, TUV | 250Vac/10A |
CSRY01141℃ | 141 | 116 | 211 | CCC, TUV | 250Vac/10A |
CSRY01144℃ | 144 | 119 | 214 | CCC, TUV | 250Vac/10A |
CSRY01155℃ | 155 | 130 | 225 | CCC, TUV | 250Vac/10A |
CSRY01172℃ | 172 | 147 | 242 | CCC, TUV | 250Vac/10A |
CSRY01184℃ | 184 | 159 | 254 | CCC, TUV | 250Vac/10A |
CSRY01192℃ | 192 | 167 | 262 | CCC, TUV | 250Vac/10A |
CSRY01216℃ | 216 | 191 | 316 | CCC, TUV | 250Vac/10A |
CSRY01227℃ | 227 | 202 | 327 | CCC, TUV | 250Vac/10A |
CSRY01240℃ | 240 | 215 | 340 | CCC, TUV | 250Vac/10A |
NOTE
1. Lasciare che la temperatura del fusibile salga, dalla temperatura di aperture nominale (20℃), a un ritmo che non vada oltre 1℃/min, e mantenere la corrente che attraversa il fusibile a reazione termica entro i 0.1A, la precisione della temperatura del fusibile deve raggiungere ±1℃.
2. L’interruttore termico non può lavorare in ambienti altamente acidi o alcalini per un lungo periodo.
3. Durante il processo di installazione, ricordarsi di montare il fusibile alla parte più sensibile alla temperatura, e proteggerla da deformazione.
